Комплексные решения от Kitagawa

Компания Kitagawa Europe разработала уникальное решение для клиента в автомобильной индустрии: сложная деталь должна надежно закрепляться на вертикальном обрабатывающем центре.

Для закрепления несимметричной детали в патроне созданы дополнительные технологические базы, чтобы обеспечить правильное позиционирование детали.

патрон Kitagawa PLS08 для несимметричных деталей

патрон Kitagawa PLS08 для несимметричных деталей

Патрон PLS08 выбран для этой задачи, так как он обладает высокой точностью при зажиме, а в комплекте со специальными кулачками (с твердосплавными вставками) обеспечивает надежное закрепление детали. Дополнительно упор на патроне оснащен встроенным устройством считывания и передачи информации о загрузке и положении детали на станок.

Патроны серии PLS выполняют те же функции, что и серия патронов PUB.

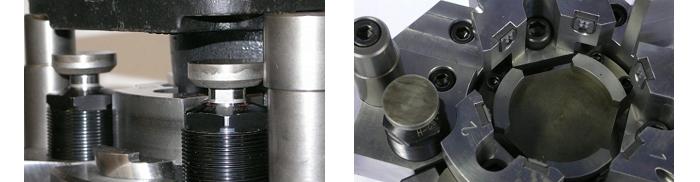

патрон Китагава для несимметричных деталей

Поскольку деталь имеет фланец большого размера, патрон был доработан: появились два пневматических поддерживающих упора для уменьшения вибрации при обработке. Дополнительные ориентирующие блоки и направляющие штифты обеспечивают безопасность и правильное позиционирование при загрузке детали.
